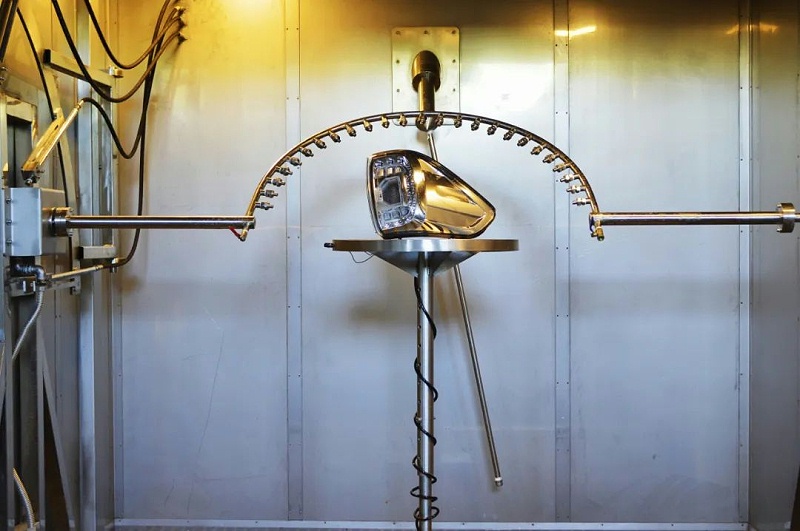

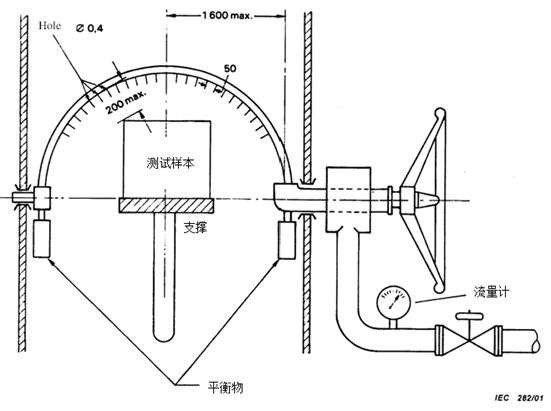

IPX3（擺管式）

        簡單描述：對噴濺水的防護

        方法名稱：淋水/濺水試驗

        實驗設備：擺管式淋水試驗裝置

        試樣放置：選擇適當?shù)陌霃綌[管，使轉臺臺面高度處于擺管直徑位置上，樣品放置轉臺，樣品頂部至噴水口的距離不大于200mm，樣品臺不旋轉

        試驗條件：水流量---按噴水孔數計算，每孔為0.07L/min+5%

        鉆孔---擺管中點兩側60o都鉆孔，支撐架不鉆孔

        擺管擺動范圍、半徑---沿垂線兩邊各60o，共120o

        擺管擺動速度---一個完整擺動周期費時4S

        試驗時間：先測試5min，然后相對樣品原來位置旋轉樣品90o，再測試5min

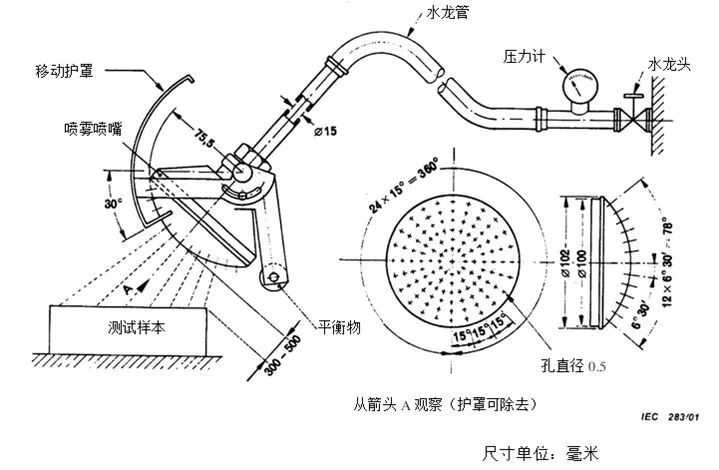

        IPX3（噴霧噴嘴）

        簡單描述：對噴濺水的防護

        方法名稱：淋水/濺水試驗

        實驗設備：手持式噴頭淋水試驗裝置

        試樣放置：試樣頂部至手持噴頭的噴水口的平行距離在300mm~500mm之間。測試中補償板放在適當?shù)奈恢?br>
        試驗條件：水流量---10L/min

        試驗時間：按被測試樣外殼表面積算，每平方米1min，至少做5min


        IPX4K

        簡單描述：對噴射水的防護

        方法名稱：淋水/濺水試驗

        實驗設備：擺管式淋水試驗裝置

        試樣放置：選擇適當?shù)陌霃綌[管，使轉臺臺面高度處于擺管直徑位置上，樣品放置轉臺，樣品頂部至噴水口的距離不大于200mm，樣品臺不旋轉

        試驗條件：水流量---按噴水孔數計算，每孔為0.07（1+5%）L/min

        鉆孔---擺管中點兩側180o都鉆孔，支撐架鉆孔

        擺管擺動范圍、半徑---沿垂線兩邊各180o，共360o

        擺管擺動速度---一個完整擺動周期費時12S

        試驗時間：持續測試10min


        IPX4K

        簡單描述：對噴射水的防護

        方法名稱：淋水/濺水試驗

        實驗設備：擺管式淋雨試驗裝置試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。

        試驗條件：水流量按擺管的噴水孔數計算,每孔為0.6±0.5 L/min 。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。試驗壓力：400kPa試驗時間：試驗5min后樣品旋轉90°注：噴淋管有121個直徑為0.5mm的孔；-- 中心1個孔-- 核心區2層（每層12個孔，30度分布）-- 外圈4圈（每圈24孔，15度分布）；-- 可移動的罩蓋。噴淋管應用銅鋅合金（黃銅）制成。

        工作原理

        工作臺旋轉：電機帶動渦輪減速旋轉，從而達到工作臺旋轉速度。

        擺管擺動：通過步進電機、PLC(進口件)驅動減速器、通過可編程邏輯控制器設定自動完成。

        噴嘴：根據試件的大小，決定擺管的彎曲半徑，噴嘴為可拆式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，使射出的水滴均勻，流量充足。
